Вулканизация натурального каучука.
Натуральные и синтетические каучуки используются преимущественно в виде резины, так как она обладает значительно более высокой прочностью, эластичность и рядом других ценных свойств. Для получения резины каучук вулканизируют. Многие учёные работали над вулканизацией каучука.
В 1832 году немецкий химик Людерсфорд впервые обнаружил, что каучук можно сделать твёрдым после обработки его раствором серы в скипидаре.
Американский торговец скобяными товарами Чарльз Гудьир был одним из неудачливых предпринимателей, который всю жизнь гнался за богатством. Чарльз Гудьир увлёкся резиновым делом и, оставаясь порой без гроша, настойчиво искал способ улучшить качество резиновых изделий. Гудьир открыл способ получения не липкой прочной и упругой резины путём смешения каучука с серой и нагревания.
В 1843 году Гэнкок независимо от Гудьира так же нашёл способ вулканизировать каучук погружением его в расплавленную серу, а несколько позднее Паркс открыл возможность получения резины обработкой каучука раствором полухлористой серы (холодная вулканизация).
Англичанин Роберт Вильям Томсон, который в 1846 году изобрёл “патентованные воздушные колеса” и ирландский ветеринар Джон Бойд Денлоб, натянувший каучуковую трубку на колесо велосипеда своего маленького сына, не подозревали, что этим положили начало применению каучука в шинной промышленности.
Современная технология резинового производства осуществляется по следующим этапам:
1. изготовление полуфабрикатов: а) развеска каучуков и ингредиентов; б) пластикация каучука; в) прорезинивание тканей, каландрирование, шприцевание; г) раскрой прорезиненных тканей и резиновых листов, сборка изделий из полуфабрикатов.
2. Вулканизация, после которой из сырых резиновых смесей получают готовые резиновые изделия.

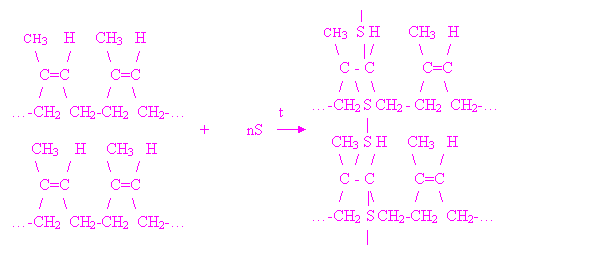

Из смеси каучука с серой, наполнителями (особенно важным наполнителем служит сажа) и другими веществами формуют нужные изделия и подвергают их нагреванию. При этих условиях атомы серы вступают в химическое взаимодействие с линейными молекулами каучука по месту некоторых двойных связей и собою как бы “сшивают” их друг с другом. В результате образуется гигантская молекула, имеющая три измерения в пространстве – как бы длину, ширину и толщину. Полимер приобрёл пространственную структуру.
Такой каучук (резина) будет, конечно, прочнее не вулканизированного. Меняется и растворимость полимера: каучук, хотя и медленно, растворяется в бензине, резина лишь набухает в нём. Если к каучуку добавить больше серы, чем нужно для образования резины, то при вулканизации линейные молекулы окажутся “сшитыми” в очень многих местах и материал утратит эластичность, станет твёрдым – получится эбонит. До появления современных пластмасс эбонит считался одним из лучших изоляторов.
Ускорители вулканизации – улучшают свойства вулканизаторов, сокращают время вулканизации и расход основного сырья, препятствует перевулканизации. В качестве ускорителей используется неорганические соединения (оксид магния MgO, оксид свинца PbO и другие) и органические: дитиокарбаматы (производные дитиокарбаминовой кислоты), тиурамы (производные диметиламина), ксантогенаты (соли ксантогеновой кислоты) и другие.
Активаторы ускорителей вулканизации облегчают реакции взаимодействия всех компонентов резиновой смеси. В основном в качестве активаторов применяют оксид цинка.
Антиокислители (стабилизаторы, противостарители) вводят в резиновую смесь для предупреждения “старения” каучука.
Наполнители – повышают физико-механические свойства резин: прочность, износостойкость, сопротивление истиранию. Они так же способствуют увеличению объёма исходного сырья, а следовательно, сокращают расход каучука и снижают стоимость резины. К наполнителям относятся различные типы саж (технический углерод), минеральные вещества (мел CaCO3, BaSO4, гипс CaO*2H2O, тальк 3MgO*4SiO2*2H2O, оксид кремния SiO2).
Пластификаторы (мягчители) – вещества, которые улучшают технологические свойства резины, облегчают её обработку (понижают вязкость системы), обеспечивают возможность увеличения содержания наполнителей. Введение пластификаторов повышают динамическую выносливость резины, сопротивление “стиранию”. В качестве пластификаторов используются продукты переработки нефти (мазут, гудрон, парафины), вещества растительного происхождения (канифоль), жирные кислоты (стеариновая, олеиновая) и другие.
Прочность и нерастворимость резины в органических растворителях связаны с её строением. Свойства резины определяются и типом исходного сырья. Например, резина из натурального каучука характеризуется хорошей эластичностью, маслостойкостью, износостойкостью, в то же время мало устойчива к агрессивным средам; резина из каучука СКД имеет даже более высокую износостойкость, чем из НК. Бутадиенстирольный каучук СКС способствует повышению износостойкости. Изопреновый каучук СКИ определяет эластичность и прочность резины на растяжение, а хлоропреновый – стойкость её к действию кислорода.
Смотрите также
Титан
...
Химия вокруг нас
Повсюду, куда бы ни обратил свой взор, нас окружают
предметы и изделия, изготовленные из веществ и материалов, которые получены на
химических заводах и фабриках. Кроме того, в повседневной ж ...
Структура процесса обслуживания официантами
Метод обслуживания официантами применяется в ресторанах, кафе и закусочных первой и высшей категории, а также в некоторых столовых. Структура процесса обслуживания официантами состоит из двух стадий: ...
