Очистка коксового газа от сероводорода раствором соды в равнопроточных полых башнях.
Исследования очистки коксового газа от сероводорода раствором соды проведены на установке, смонтированной на Днепродзержинском металлургическом заводе (рис. 18). Коксовый газ, очищенный от сероводорода, предназначался для обогрева безокислительной опытной методической печи 17. Установка обеспечила длительную и непрерывную очистку газа от сероводорода.
Основным аппаратом установки является полая равнопроточная распылительная башня 9 с объемным центробежным распылителем, приводимым во вращение электродвигателем 12.

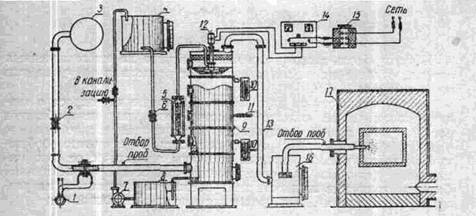

Рис. 18. Очистка газа от сероводорода в полой башне.
Газ на очистку поступал из газохода 3 через вентиль 2 в башню 9. Расход газа контролировался диафрагмой /. Поглотительный раствор поступал в башню из банка 4 через вентиль 6 и ротаметр 5. Температура и давление в башне контролировалось термометром 11 и манометром 10. Очищенный газ отводился через газоход 13 в смеситель 16, куда поступал также и воздух; далее газовая смесь поступала в печь 17. Отработанный раствор из башни 9 поступал в сборник 8 и насосом 7 подавался на рециркуляцию.
