Литературный обзор

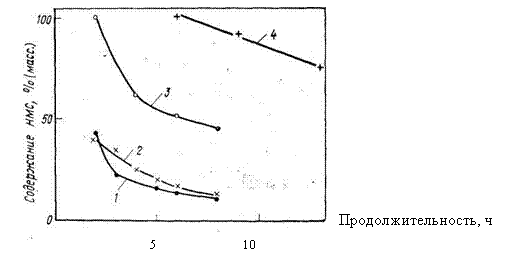

Рис.1. Зависимость продолжительности процесса полиамидирования капролактама от состава добавок: 1 - 0,2 %воды от массы капролактама + 0,04 моль N-ацетилкапролактама + 0,04 моль бензойной кислоты на 1 кг смеси; 2 - 0,2 % воды + 0,04 моль ДМТ; 3 - 0,2 % воды + 0,04 моль бензойной кислоты; 4 - 0,26 % воды; температура полиамидирования 257,5°С

На основании результатов, полученных в лабораторных условиях, были разработаны рекомендации по использованию ДМТ для ускорения реакции полиамидирования и одновременно в качестве регулятора молекулярной массы ПКА вместо уксусной кислоты в производственных условиях Курского объединения «Химволокно».

Предварительные испытания проводились при получении ПКА, предназначенного для производстве капроновой щетины. В аппарате АНП-1 к капролактаму добавляли 0,5% (масс.) воды (вместо 3% по про­изводственному режиму) и ДМТ в количестве 0,2-0,4% от массы капролактама. При введение 0,2% (масс.) воды hотн составляла 2,21, содержание НМС 13% (масс), производительность аппарата повысилась с 480 до 630 кг/сут, т.е. на 30%, при этом свойства полимера не ухудшились.

Таким образом, ДМТ может быть рекомендован для использования в производственных условиях в качестве активатора и регулятора молекулярной массы ПКА. Эффективность использования ДМТ заключается в ускорении процесса полиамидирования капролактама, повышении производительности аппаратов непрерывной полимеризации, улучшении качества полимера за счет повышения стабильности его показателей. Кроме того, ДМТ имеет важные преимущества перед уксусной и бензойной кислотами, заключающиеся в его доступности, более низкой стоимости и простоте введения в реакционную массу [8].

Copyright © 2024 - All Rights Reserved - www.chemicalnow.ru
