Феноменология горения и синтеза

Методика получения сложных оксидных материалов (керамики) методом СВС существенно отличается от традиционной. Общепринятый способ синтеза оксидных материалов основан на спекании смеси простых оксидов с образованием сложного по схеме:

где а — стехиометрический коэффициент; т, п — ин­дексы, I и и — число компонентов.

Синтез проводят в печах при высоких темпера­турах в кислородсодержащей среде в течение длитель­ного времени. Иногда в качестве реагентов используют 'карбонаты, нитраты, пероксиды. Специфи­ка СВС требует наличия в исходной смеси горючего и окислителя для осуществления процесса в режиме горения. Как правило, горючим при синтезе оксидных материалов может быть металл, иногда применяют его гидрид или другое соединение. Роль окисли­теля выполняет кислород. Реакция окисления металла является основной, она обеспечивает необходимое для СВС выделение теплоты. При этом кислород может быть использован из двух источников: внутрен­него (конденсированный легко разлагающийся нитрат, пероксид и т. д.) и внешнего (например, кислород воздуха или баллонный кислород). Во многих случаях для управления процессом возможны также комбини­рованные варианты. При синтезе сложных оксидов, как правило, в исходную смесь добавляют активный оксидный наполнитель, наличие которого дает воз­можность регулировать условия горения, а также способствует формированию конечного продукта, выступая в роли кристаллической матрицы для него. Кроме того, с помощью оксидных добавок можно варьировать электромагнитные или другие свойства продуктов.

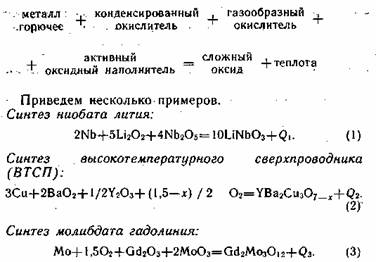

Таким образом, для получения оксидов методом СВС применяется следующая общая химическая схема:

Методика СВС проста: из порошков реагентов го­товится смесь, которая помещается (в виде свобод­ной засыпки или спрессованных таблеток) в установку, куда подается кислород (при необходимости) и прово­дится инициирование. Установка снабжена устройства­ми для гравиметрических измерений, а также для измерения скорости и температуры горения. После прохождения волны горения (синтеза) и остывания продукта экспериментатор имеет дело с готовым продуктом.

Основными величинами, характеризующими распро­странение фронта горения, являются линейная скорость горения (Цг) и развивающаяся при горении максималь­ная температура (Тт), которую определяют термоэлект­рическим методом с применением ППР-термопар, распо­ложенных в середине образцов. Скорость распростра­нения волны синтеза в простейших случаях измеряют двумя термопарами, размещенными на определенном расстоянии друг от друга, а также с помощью оптико-фотографических методов.

Обычно в задачу исследований входит определение параметров, наиболее сильно влияющих на СВС-про-цесс и на качество синтезируемых оксидов. Такими основными параметрами оказались: состав исходной смеси (особенно содержание в ней горючего), дис­персность компонентов, размеры и плотность исходных образцов, давление кислорода. Последние два фактора имеют важное значение,особенно для систем с примене­нием внешнего кислорода.

Из практики СВС-процессов известно, что в гибрид­ных системах типа металл—газ повышение давления обычно приводит к увеличению температуры и ско­рости горения (при отсутствии плавления). В оксидных системах влияние давления оказывалось не всегда одинаковым. При синтезе ниобата и танталата лития, ферритов увеличение давления приводит к по­вышению температуры и росту скорости горения с последующим достижением постоянного значения. Такое влияние давления связано с улучше­нием условий фильтрации кислорода в зону реакции. В опытах по синтезу ВТСП состава YВа2Сu3O7-x давле­ние кислорода варьировалось в пределах 0,1 — 1,0 МПа. При больших давлениях процесс затухал (не иницииро­вался). Такая;ситуация типична для низкокалорийных (слабоэкзотермических) СВС-составов и обусловлена ростом конвективных теплопотерь из горящего образца в окружающий газ при увеличении-давления. В данном случае эффект может быть усилен повышением терми­ческой стойкости пероксида бария с ростом давле­ния П5]. Приведем некоторые значения характери- стик: Р0, = 0,1 МПа, {/г=1,0 мм/с, Гт = 950°С; Р02=1,0 МПа, {/г = 0,2 мм/с, Гт = 780°С. Уменьше­ние ит и Тт с ростом РО2 отражает тенденцию к пога­санию.

Copyright © 2024 - All Rights Reserved - www.chemicalnow.ru
