Основные методы выращивания синтетических ювелирных камней
В настоящее время существует ряд способов изготовления синтетических камней.
Синтез драгоценных ювелирных и технических камней по способу М.А. Вернейля считается классическим и является первым промышленным методом выращивания кристаллов корунда, шпинели и других синтетических кристаллов. В мире ежегодно выпускается около 200 т синтетического корунда и шпинели. Метод Вернейля заключается в следующем: к горелке с направленным вниз соплом через внешнюю трубу подводится водород, а через внутреннюю – кислород. В ток кислорода подается измельченный порошок окиси алюминия зернистостью около 20 мкм, полученный прокаливанием алюмоаммиачных квасцов, который при этом нагревается до определенной температуры и затем попадает в водородно-кислородное пламя гремучего газа, где он расплавляется. Внизу под соплом располагается стержень из спеченного корунда, выполняющего роль кристаллоносителя. На него стекает расплавленная окись алюминия, образуя шарик расплава. Стержень кристаллоносителя постепенно опускается со скоростью 5 – 10 мм/ч, при этом обеспечивается постоянное нахождение расплавленной растущей части корунда в пламени. На рисунке показана принципиальная схема установки для выращивания кристаллов этим методом. Диаметр образовавшихся кристаллов ("булек") обычно достигает 20 мм, длина 50 – 80 мм, иногда их размер гораздо больше. Бульки представляют собой поликристаллы. Для получения монолитного монокристалла бульку оплавляют путем подачи кислорода. При этом на оплавленной поверхности бульки часть кристаллов остается неразрушенной и они при последующем охлаждении бульки начинают расти за счет оплавленных разрушенных кристаллов.
Для получения рубина к порошку окиси алюминия добавляют окись хрома, для синтеза сапфира – окись железа и титана, для синтеза александритопо-добного корунда – соли ванадия. Этим же методом выращивают синтетический рутил и титанат стронция.

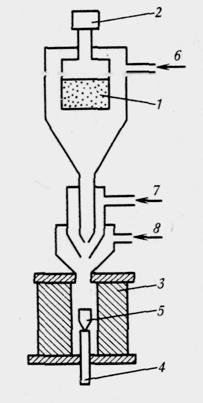

Рис. 1. Схема аппарата Вернейля:
1 – шихта; 2 – дозатор; 3 – кристаллизационная камера; 4 – кристаллодержатель; 5 – кристалл; 6,8 – подача кислорода; 7 – подача водорода.
Второй распространенный метод выращивания синтетических кристаллов драгоценных камней – способ Чохральского. Он заключается в следующем: расплав вещества, из которого предполагается кристаллизовать камни, помещают в огнеупорный тигель из тугоплавкого металла (платины, родия, иридия, молибдена или вольфрама) и нагревают в высокочастотном индукторе. В расплав на вытяжном валу опускают затравку из материала будущего кристалла, и на ней наращивается синтетический материал до нужной толщины. Вал с затравкой постепенно вытягивают вверх со скоростью 1 – 50 мм/ч с одновременным выращиванием при частоте вращения 30 – 150 об/мин. Вращают вал, чтобы выровнять температуру расплава и обеспечить равномерное распределение примесей. Диаметр кристаллов до 50 мм, длина до 1 м. Методом Чохральского выращивают синтетический корунд, шпинель, гранаты, ниобат лития и другие искусственные камни.
Часто применяется метод кристаллизации из раствора в расплаве с использованием флюсов. При этом камни кристаллизуются из смешанного расплава, состоящего из раствора соединения и флюсов – молибдатов, боратов, фторидов, окиси свинца и др. Кристаллизуют вещества обычно в платиновом тигле при температуре от 600 до 1300 °С (в зависимости от вида кристаллов). В расплав опускают затравку, а затем его охлаждают со скоростью 0,1 – 1 °С/ч. На затравке постепенно наращивается кристалл. Скорость роста невелика – за несколько недель кристалл вырастает на 3 – 4 см. Этот метод по эффективности не может конкурировать со способом Чохральского и применяется в тех случаях, если кристалл плавится инконгруэнтно или испытывает деструктивное фазовое превращение в твердом состоянии.
Смотрите также
Взаимодействия в коллоидных системах
...
Чугун
Чугун сплав Fe с С (обычно 2-4%), содержащий постоянные примеси (Si, Mn, S, P) а иногда легирующие элементы ( Cr, Ni, V, Al ) ; как правило,
хрупок. Получают из железорудных материалов в доме ...
