Синтетический алмаз

Синтезом алмазов занимались многие ученые. Ведущая роль принадлежит советскому физику О.И. Лейпунскому, который в 1938 г. провел теорети­ческий анализ условий образования алмаза из графита и определил обла­сти стабильного существования алмаза. В результате им была изучена диа­грамма состояния алмаз – графит, которая явилась основой для научного решения проблемы создания синтетических алмазов.

В феврале 1953 года группе физиков шведской энергетической компании ASEA при проведении очередного опыта по синтезу алмаза из графита при давлении 8 · 108 МПа и температуре 2500 °С с выдержкой во времени 2 минуты удалось получить первые в мире искусственные алмазы. В декабре 1954 г. ученые фирмы "Дженерал Электрик К°" создали искусственные алмазы размером около 0,8 мм. Впоследствии ими была разработана ка­мера типа "белт".

После этого синтез алмазов был организован в ряде стран – Бельгии, Англии, Японии и др. В СССР в 1960 г. Институтом физики высоких давлений АН СССР под руководством акад. Л.Ф. Верещагина был разработан способ получения синтетических алмазов, который был передан для промышленного освоения Институту сверхтвердых материалов АН УССР. В 1961 г. была отработана промышленная технология синтеза алмазов. Про­цесс осуществляется при температуре 1800 – 2500 °С и давлении более 5 · 102 МПа в присутствии катализаторов – хрома, никеля, железа, мар­ганца, платины, кобальта или других металлов. Впоследствии было уста­новлено, что алмазы образуются при кристаллизации углерода из его раствора в расплаве металла-ка­тализатора. В настоящее время составлены диаграммы образова­ния алмаза из графита с различ­ными катализаторами. На рис. 6 приведена диаграмма системы алмаз – графит – никель.

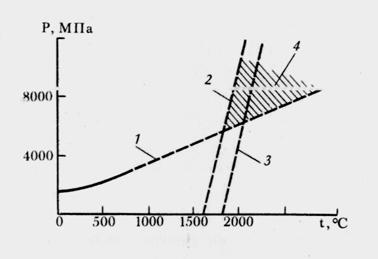

Рис. 6. Диаграмма процесса синтеза ал­мазов с катализатором из никеля:

1 – кривая равновесия алмаз – графит;

2 – кривая плавления никель – углерод;

3 – кривая плавления никеля;

4 – об­ласть кристаллизации алмаза.

Синтез алмаза проводится в камере типа "чечевица" объемом несколько кубических сантимет­ров (рис. 7). Нагревание осу­ществляется индукционным ме­тодом или прямым пропускани­ем электрического тока. При сближении пуансонов реакцион­ная смесь графита с никелем (а также со слоистым пирофилли­том) сжимается, при этом в камере развивается давление выше 5 · 102 МПа. В результате происходит перекристаллизация гексагональной кристаллической решетки графита в кубическую структуру алмаза. Раз­мер кристаллов алмаза зависит от времени синтеза, так как при времени реакции 3 минуты образуются кристаллы массой около 10 мг, а 30 мин – 70 мг. Наиболее прочны кристаллы размером до 0,5 – 0,8 мм, более круп­ные имеют невысокие физико-механические свойства. Кроме описанного метода разработан еще ряд способов выращивания алмазов.

В 1963 г. В.Ж. Эверсолом (США) был запатентован способ выращивания алмазов из газовой фазы (из метана, ацетилена или других углеводо­родов) при давлении ниже 103 МПа. Суть метода – создание перенасыщенной углеродом газовой фазы, образующаяся при этом избыточная поверхностная энергия на границе графит – воздух способствует формиро­ванию зародышей алмазов. Подобный метод был разработан в СССР Б.В. Дерягиным и Д.В. Федосеевым. При давлении ниже атмосферного им удалось получить на затравках из алмаза нитевидные кристаллы синтетического алмаза из газовой фазы. Скорость роста кристаллов очень низ­кая – около 0,1 мкм/ч.

В 1961 г. в США фирмой "Эллайд Хемикал и Дю Пон" был предложен взрывной метод получения синтетических алмазов. При направленном взрыве происходит мгновенное повышение давления до 200 · 102 МПа и температуры до 2000 ºС, при этом в графите образуются мелкие (до 10 – 30 мкм) синтетические алмазы. В СССР в Институте сверхтвердых мате­риалов АН УССР была отработана подобная технология получения искус­ственных алмазов, получивших название АВ.

В США фирмой "Дженерал Электрик К0" в 1970 г. был разработан метод получения крупных синтетических кристаллов алмазов ювелирного качества на затравках в виде пластин. Однако стоимость выращивания таких алмазов гораздо выше, чем добыча природных.

В настоящее время мировое производство синтетических алмазов (без СССР) составляет более 200 млн. карат/год. Главные центры производства синтетических алмазов – США ("Дженерал Электрик К°"), ЮАР ("Де Бирс"), Англия, Япония.

Рис.7. Схема камеры типа "чече­вица":

1 – пуансоны; 2 – реакционная смесь графита с никелем; 3 – пирофилитовая прокладка; 4 – муфта.

Copyright © 2024 - All Rights Reserved - www.chemicalnow.ru
