Имитация драгоценных камней из стекла
Стекло – наиболее дешевый и распространенный заменитель драгоценных камней. В конце XVIII в. Штрасе предложил рецепт особого свинцового стекла, удачно заменяющего драгоценные камни: 38,2 % кремнезема, окиси свинца 53,0 % и поташа 8,8 %. Кроме этого в смесь добавляли буру, глицерин и мышьяковистую кислоту. Этот сплав назван стразом. Для него характерна высокая дисперсия, он хорошо поддается огранке. Такое стекло использовалось для имитации бриллиантов. Позже научились изготовлять цветные стразы. Для получения рубинового цвета в стеклянную массу добавляли 0,1 % кассиевого порфира, сапфирового – 2,5 % окиси кобальта, изумрудного – 0,8 % окиси меди и 0,02 % окиси хрома. Были разработаны рецепты для получения имитаций гранатов, аметистов, шпинели.
В настоящее время стекла, имитирующие драгоценные камни, широко используются в ювелирных изделиях.
Итак, химический состав и физические свойства синтетических и соответствующих им природных камней одинаковы. Однако синтетические камни – это продукт труда человека, и изготовить их можно сколько угодно.
Природные камни – творения природы, число их ограниченно, обнаружить и добыть – трудно. Именно поэтому драгоценный камень в десятки, а иногда и в сотни раз дороже своих синтетических аналогов, несмотря на то, что синтетические камни по качеству и цветовым характеристикам часто значительно превосходят природные камни.
Ювелирные камни – прекрасное творение природы и человека. Природа не поскупилась, создав глубокое спокойствие сочно-зеленых изумрудов, умиротворенность синих сапфиров, пылкость красных рубинов, сказочную или страстную изменчивость белых и черных опалов, нежность розовых и голубых топазов, безбрежное море цветов, оттенков, рисунков. Человек, вдохнув в них свою душу, бережно, с любовью обработав их, придал им завершенность, законченность, превратил их в настоящие произведения искусства, призванные нести людям радость, наслаждение, вдохновение, а не горе и слезы, не быть предметом наживы и обогащения, а свидетельством богатства и огромной духовной мощи народа.

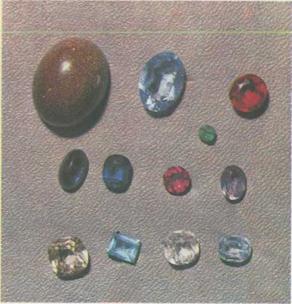

Применяющиеся в качестве имитации стекла могут быть различной прозрачности (прозрачные, полупрозрачные, просвечивающие в тонких сколах, непрозрачные) и окраски. Физические свойства их зависят от состава, в основном от содержания свинца. Показатели преломления прозрачных стекол 1,44 – 1,77; твердость 5 – 7 по шкале Мооса; плотность 2 – 4,5 г/см3.
Стекла изотропны, но со временем у них может появиться оптическая анизотропия. Дисперсия 0,010, в стеклах с большим содержанием свинца может быть выше.
Стекла можно отличить по присутствию газовых пузырьков различной формы, иногда свилей, сгустков красителей. Кроме чисто стеклянных имитаций применяют сдвоенные (дублеты) и строенные (триплеты) камни, склеенные из стекла и натурального камня, из слабо- и густоокрашенных камней, из природного и синтетического камня. Такие подделки прекрасно видны под лупой или микроскопом: на поверхности склеивания наблюдаются пузырьки, расположенные в одной плоскости.
Стекла (и пластические массы) применяют для имитации полупрозрачных и непрозрачных камней: бирюзы, хризопраза, сердолика и др. Плотность и твердость их невысоки.
Авантюриновое стекло от авантюрина отличается физическими свойствами, а также наличием правильной трех- или шестиугольной формой включений медной стружки.
Смотрите также
Хитин-глюкановый комплекс грибного происхождения. Состав, свойства, модификации
Биополимеры
хитин и хитозан обратили на себя внимание ученых почти 200 лет назад.
Хитин был открыт в 1811 г. (Н. Braconnot, A. Odier), а хитозан
в 1859 году (С. Rouget), хотя свое нынешнее ...
Супрамолекулярная химия
Проанализировано развитие области науки, называемой
супрамолекулярной химией. Даны основные определения и понятия этой дисциплины.
В историческом контексте рассмотрены исследования, заложивш ...
