МЕТОДЫ ИЗМЕРЕНИЯ ХИМИЧЕСКОГО СОСТАВА ВЕЩЕСТВА

Примечательно, что энергия кванта для данного вида атомов строго постоянна: различные атомы испускают рентгеновские кванты разной, но характерной для них энергии. Например, энергия этих рентгеновских квантов для алюминия около 1,5 кэВ, кремния — 1,7 кэВ, калия — 3,3 кэВ, кальция — 3,7 кэВ, железа — 6,4 кэВ. Таким образом, определив энергию квантов, можно узнать, какие атомы содержатся в изучаемом веществе, а по интенсивности излучения данной энергии — найти количество атомов в данном веществе.

Для подсчета рентгеновских квантов и одновременно измерения их энергии используются специальные детекторы — пропорциональные счетчики. Попавший в такой детектор рентгеновский квант вызывает ионизацию газа, которым наполнен счетчик, и под действием высокого напряжения, приложенного к счетчику, в нем возникает электрический импульс. Если правильно подобрать величину высокого напряжения, а также давление и сорт газа, размеры детектора, то амплитуда электрического импульса будет пропорциональна энергии рентгеновского кванта (отсюда и название этого детектора).

Совокупность электрических импульсов позволяет получить спектр излучения исследуемого вещества (рис. 2). На этом рисунке мы видим несколько «горбов» — это и есть спектральные «линии» излучения. Спектральные линии теоретически должны быть очень узкими, но из-за специфичности данных детекторов они становятся «размытыми», хотя положение максимумов линий не меняется и соответствует теоретическим значениям.

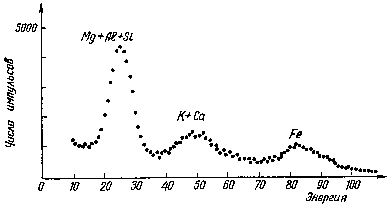

Рис. 2. Пример спектра флуоресцентного излучения, полученного при лабораторных исследованиях в вакуумной камере

«Размытие» линий затрудняет их анализ: с помощью пропорциональных счетчиков нельзя определить в отдельности интенсивность двух близких по энергиям линий, поскольку они сливаются в одну. Алюминий и кремний (а также магний) дают одну общую «линию» в спектре горной породы, калий вместе с кальцием образуют другую «линию». Третья «линия» на этом рисунке принадлежит железу. Разница в энергиях между этими тремя «линиями» достаточно велика, так что они довольно легко различаются. Таким образом, полученный спектр дает возможность получить определенную информацию при использовании рентгено-флуоресцентного метода.

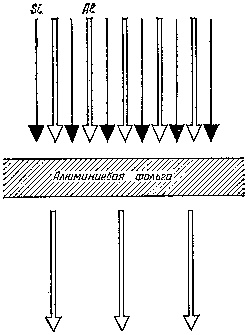

Каким же образом определяется интенсивность реальных спектральных линий отдельных элементов? Здесь на помощь приходит так называемый «метод фильтров». Дело в том, что поглощение рентгеновского излучения в каком-либо веществе зависит от энергии этого излучения весьма сложным образом: наряду с плавной зависимостью существуют и резкие перепады — скачки. Следовательно, взаимодействие рентгеновских квантов, незначительно отличающихся по энергии, с каким-либо веществом может весьма различаться для каждого из этих квантов. А это приводит к тому, что сильно отличается и вероятность прохождения этих квантов сквозь вещество. Например, если на пути рентгеновских квантов, соответствующих флуоресцентному излучению алюминия и кремния, поставить алюминиевую фольгу толщиной 10 мкм, то она пропустит 44 % излучения алюминия и лишь 0,008 % излучения кремния. Таким образом, пропуская линию алюминия в 5500 раз лучше, чем линию кремния, такая фольга будет «отфильтровывать» рентгеновское излучение. Схематически это изображено на рис. 3.
