Полимерные оптические волокна
Оптические волокна по виду применяемого материала можно разделить на волокна из неорганического и органического стекла. Несмотря на то, что достигнут значительный прогресс в производстве оптических волокон высокой прочности из неорганических стекол, их небольшое относительное удлинение при разрыве ограничивает диаметр волокна, исходя из практических требований к радиусу изгиба. Кроме того, поверхность световода из стекла необходимо защищать от влияния внешней среды с помощью полимерного покрытия. Полимерные оптические волокна (ПОВ) обладают исключительной гибкостью при относительно больших диаметрах и способностью выдерживать без разрушения многократный изгиб. Так, радиус изгиба ПОВ диаметром 0,75 мм определяется оптическими, а не механическими свойствами. При диаметре 1,5 мм минимально допустимый радиус изгиба этих материалов равен 8 мм. Кроме того, они обладают малой плотностью, хорошей механической прочностью, радиационной стойкостью, технологичны. Из существующих типов оптических волокон наибольшее относительное удлинение имеют полимерные волокна (рис. 1). В частности, ПОВ из метилметакрилата могут выдерживать обратимые деформации, равные 13%. У более хрупких полимеров, таких, как полиэфир, упругая деформация составляет 6%. Путем предварительной ориентации молекул полимера можно подавить рост микротрещин и увеличить эластичность.

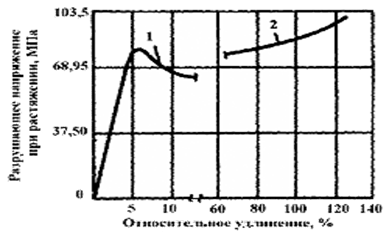

Рис 1 Зависимость разрушающего напряжения при растяжении в оптических волокнах от относительного удлинения. 1 - кварцевое волокно, 2 - полимерное волокно с сердечником из полиметилметакрилата
Показатель преломления изменяется от 1,32 - для материалов на основе акрилатов со значительными добавками фтора; до 1,6 - для некоторых фенольных смол. Большой апертурный угол (около 60°) облегчает процесс согласования ПОВ при их соединении, что снижает требования к точности изготовления элементов соединителя. Оптические соединители для ПОВ изготовляют из термопластичных материалов методом литья под давлением, что снижает их стоимость. Высокие оптические потери и температурный коэффициент линейного расширения (ТКЛР), низкая абразивная прочность, склонность к быстрому старению, малый коэффициент широкополосности сужают область их применения. В основном они используются в системах связи и освещения, автомобилестроении, медицине, для изготовления датчиков, информационных табло и панелей, бытовых электроприборов и пр.
ПОВ применяются в локальных волоконно-оптических системах связи на участках длиной до 3 км, а также для внутриобъектовой связи. Стоимость кабелей на их основе на 70-90% дешевле, чем кабелей на основе кварцевых волокон. На основе ПОВ изготовляют гибкие изолирующие вставки, которые применяются на электрических подстанциях для обеспечения безопасности персонала, обслуживающего системы управления мощными выключателями Высокая гибкость ПОВ позволяет выпускать волокна диаметром свыше 400 мкм, что облегчает условия ввода в них излучения и стимулирует их применение.
Смотрите также
Химия Железа
...
Климатические воздействия и их характеристики. Радиационные воздействия их характеристика
...
Синтез и анализ ХТС в производстве ацетона
Задание
Какое количество гидроперекиси
изопропилбензола необходимо, если известно, что в процессе разложения
получается 6 т. толуола, степень разложения 80 %
...
