Оптические свойства полимеров
Значительные потери возникают при загрязнении материалов примесями, электронные переходы которых поглощают энергию в диапазоне 0,5-1,0 мкм. Из примесей следует отметить, прежде всего, гидроксильную группу и ионы переходных металлов - железа, хрома, меди, марганца, титана, ванадия, кобальта, никеля и пр. Влияние некоторых перечисленных примесей на затухание ПОВ довольно значительно. Причем наиболее критическими примесями являются ионы железа и хрома. Зависимость показателя преломления от длины волны для наиболее распространенных оптических полимерных материалов и неорганических стекол приведена на рис. 3.

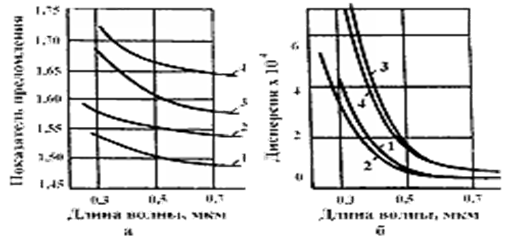

Рис. 3. Зависимость показателя преломления (а) и дисперсии (б) различных веществ от длины волны. 1 - полиметилметакрилат; 2 - кварц; 3 - полистирол; 4 - флинт
Изменение показателя преломления от температуры для прозрачных полимерных материалов составляет обычно (1-2)*10-4 на 1°С, то есть на порядок выше соответствующего температурного коэффициента лучших неорганических стекол
Резкое увеличение дисперсии в сторону коротких волн (рис. 3, б) связано с влиянием края сильного поглощения в УФ-области. Для полистирола этот край ближе к видимой области, чем для акриловых полимеров, поскольку последние обладают большей прозрачностью в УФ-области.
Актуальной технической задачей является создание материалов с заданными значениями показателей преломления. Для этого можно использовать сополимеры, показатели преломления которых занимают промежуточное положение между значениями для гомополимера.
С целью повышения показателя преломления в полимерные материалы вводят ароматические кольца, галогены (кроме фтора). Уменьшение показателя преломления до минимальной величины достигается введением фтора.
Показатель преломления зависит от метода полимеризации, влияющего на структуру полимера, от содержания незаполимеризовавшегося мономера и других факторов. Диффузия остаточного мономера к поверхности образца и его испарение с поверхности могут приводить к неоднородности материала по показателю преломления. Как правило, колебания показателя преломления проявляются в четвертом десятичном знаке.
Смотрите также
Сущность окислительно-восстановительных реакций
...
Радиоактивность и радиация
...
Хром
К металлам побочных подгрупп периодической системы Д. И. Менделеева
относятся все d-элементы. Таких
подгрупп 10: скандия, титана, ванадия, хрома, марганца ...
