Страница 2

Фракция 180—240°С выводится с установки через теплообмен­ник Т-1 и холодильник Х-2. Фракции 240—300 и 300—350 °С также отдают в соответствующих теплообменниках избыточное тепло по­ступающей на установку нефти, охлаждаются в концевых холо­дильниках и выводятся с установки.

Для улучшения условий работы колонны К-2 и съема избыточ­ного тепла в колонне предусмотрен вывод циркулирующего ороше­ния. Это орошение забирается с 20-й тарелки, проходит через теп­лообменник Т-5 и возвращается в К.-2 на 24-ю тарелку.

Остаток из атмосферной колонны—мазут—забирают насосом Н-4 и подают в трубчатую печь /7-2, имеющую полезную тепловую мощность 8 млн. ккал/ч. Мазут, нагретый в печи до 420 °С, посту­пает в вакуумную колонну К-5.

В колонне К-5 поддерживается остаточное давление 60 мм рт. ст., температура низа колонны—385 °С. Для снижения температуры низа и облегчения условий испарения из гудрона легких компо­нентов в низ К-5 вводят водяной пар.

С верха К-5 выводят водяные пары, газы разложения, воздух и некоторое количество легких нефтепродуктов, которые посту­пают в барометрический конденсатор А-1, где охлаждаются водой и частично конденсируются. Несконденсированные газы отсасыва­ются двухступенчатыми эжекторами.

В вакуумной колонне предусмотрен отбор четырех боковых погонов: с 16, 12, 8 и 5-й тарелок. Эти погоны отбираются непо­средственно с тарелок. Часть первых трех погонов после охлаж­дения возвращается в колонну в качестве циркулирующего ороше­ния, предназначенного для съема избыточного тепла и улучшения условий ректификации.

Остаток вакуумной колонны — гудрон откачивается насосом через теплообменники Т-8 и Т-9 и концевые холодильники с уста­новки.

На АСТ мощностью 1 млн. т в год имеются также колонна вто­ричной перегонки К-6, предназначенная для разделения бензина на узкие фракции, и стабилизатор К-4. Назначение стабилизато­ра—удалить из бензина легкие углеводороды (пропан и бутан). Колонна вторичной перегонки предназначена для разделения бен­зина на фракции н. к. —85°С и 85—180°С.

Близкую с описанной выше схему имеют и более крупные оте­чественные установки атмосферно-вакуумной перегонки.

На нескольких отечественных нефтеперерабатывающих заводах построены комбинированные установки обессоливания и атмос­ферной перегонки нефти, обессоливания и атмосферно-вакуумной перегонки мощностью в 6 млн. т в год—ЭЛОУ-АТ-6 (рис. 7) и ЭЛОУ-АВТ-6.

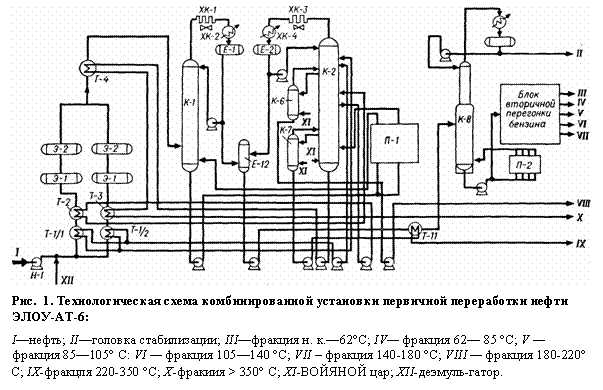

Подпись: Рис. 7. Технологическая схема комбинированной установки первичной переработки нефти ЭЛОУ-АТ-6: I—нефть; II—головка стабилизации; III—фракция н. к.—62°С; IV— фракция 62— 85 °С; V — фрак-ция 85—105° С: VI — фракция 105—140 °С; VII – фракция 140-180 °С; VIII — фракция 180-220° С; IX-фракцля 220-350 °С; Х-фракиия > 350° С; XI-ВОЙЯНОЙ цар; XII-деэмуль-гатор.

Характеристика основных аппаратов установок. Таблица 12

Значения величин

I

II

Диаметр, м

отбензинивающей колонны

5,0

3,0

атмосферной колонны

5,0/7,0

3,8

стабилизатора

2,8/3,6

1,2

вакуумной колонны

6,4/9,0

6,4

Поверхность теплообмена и подогрева нефти (одного аппарата), м2

630-800

100

Тепловая нагрузка печей, млн. ккал/ч

атмосферной перегонки

106

16

вакуумной печи

34

8
