Реактор

установки производительностью 250 тыс. т/год представляет собой цилиндрический аппарат диа­метром 2420 мм и высотой 11000 мм с вертикально расположен­ным змеевиком из стали Х5М диаметром 150 мм; скорость про­дукта в змеевике 11—12 м/сек. Снизу в реактор подается воздух, обдувающий змеевик снаружи.

Энергетические затраты реакторов разных типов. Таблица 16



Трубчатый реактор

Окислитель

колонного типа

Пар, ккал

400,0

200,0

Электроэнергия, кВт-ч

11,5

6,0

Жидкое топливо, кг

4,23

1,1

Сжатый воздух, м3

50,0

54,0

Таким образом достигается мягкий съем тепла реакции. Нагретый воздух уходит в атмосферу. Смеси­тель—цилиндрический аппарат с нижним и верхним коническими днищами. Продукт вводится снизу по центру, воздух подается в нижнюю часть цилиндра через распределитель. Выше показаны сравнительные энергетические затраты на 1 т битума в реакторах обоих типов (табл. 10)

Испаритель

—аппарат колонного типа диаметром 2600 мм и высотой 14000 мм, снабженный внутри направляющим спираль­ным желобом, по которому продукт стекает сверху вниз.

Для охлаждения битума и газов реакции применяют воздуш­ные холодильники.

Для повышения производительности битумных установок и улучшения качества окисленных битумов в последние годы широко применяют в качестве непрерывно действующих реакторов полые аппараты колонного типа.

Битумы, полученные непрерывным окислением сырья в колон­ных аппаратах, имеют такое же качество, как и полученные при окислении в трубчатом реакторе. При этом с точки зрения энерге­тических затрат колонные аппараты имеют несомненное преиму­щество.

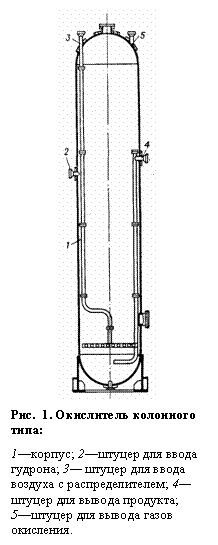

Подпись: Рис. 10. Окислитель колонного типа: 1—корпус; 2—штуцер для ввода гудрона; 3— штуцер для ввода воздуха с распределителем; 4— штуцер для вывода продукта; 5—штуцер для вывода газов окисления. Окислитель колонного типа (рис. 10) имеет диаметр 3358 мм и высоту 23200 мм. Диаметр более 3,5 м нецелесообразен, так как в большом сечении трудно осуществить равномерное диспергирование воздуха. Воздух вводится через маточник в нижней части аппарата, продукт подается в середину колонны и выводится снизу.
