Принципиальная технологическая схема производства серной кислоты контактным способом

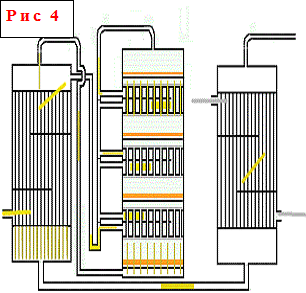

Полочные контактные аппараты - один из наиболее распространненых типов контактных аппаратов. Принцип их действия состоит в том, что подогрев и охлаждение газа между слоями катализатора, лежащими на полках, производится в самом контактном аппарате с использованием различных теплоносителей или способов охлаждения .В аппаратах такого типа высота каждого нижележащего слоя катализатора выше, чем расположенного над ним, т.е. увеличивается по ходу газа, а высота теплообменников уменьшается, так как по мере возрастания общей степени превращения скорость реакции снижается и соответственно уменьшается количество выделившегося тепла. В межтрубном пространстве теплообменников последовательно снизу вверх проходит свежий газ, охлаждая продукты реакции и нагреваясь до тепмпературы начала реакции

Производительность контактных аппаратов в пересчете на H2SO4 в зависимости от их размеров составляет от 50 до 500 т в сутки H2SO4. Разработаны конструкции контактных аппаратов мощностью 1000 и 2000 т в сутки. В аппарат загружают 200-300 л контактной массы на 1 т суточной выработки. Трубчатые контактные аппараты применяются для окисления SO2 реже, чем полочные. Для окисления сернистого газа повышенной концентрации рационально применять контактные аппараты с кипящими слоями катализатора.

Абсорбцию серного ангидрида по реакции SO3+H2O = H2SO4+9200 Дж

обычно проводят в башнях с насадкой (Рис. 3: 9,10), так как барботажные или пенные абсорберы при большой интенсивности работы обладают повышенным гидравлическим сопротивлением. Если парциальное давление водяных паров над поглощающей кислотой значительно, то SO3 соединяется с H2O в газовой фазе и образует мельчайшие капельки трудноуловимого сернокислотного тумана. Поэтому абсорбцию ведут концентрированными кислотами. Наилучшей по абсорбционной способности является кислота, содержащая 98,3% Н2SO4 и обладающая ничтожно малой упругостью как водяного пара, так и SO3. Однако за один цикл в башне невозможно закрепление кислоты с 98,3% до стандартного олеума, содержащего 18,5-20% свободного серного ангидрида. Ввиду большого теплового эффекта абсорбции при адиабатическом процессе в башне кислота разогревается и абсорбция прекращается. Поэтому для получения олеума абсорбцию ведут в двух последовательно установленных башнях с насадкой: первая из них орошается олеумом, а вторая - 98,3%-ной серной кислотой. Для улучшения абсорбции охлаждают как газ, так и кислоту, поступающую в абсорбер, при этом увеличивается движущая сила процесса.

Во всех башнях контактного производства, включая и абсорберы, количество орошающей кислоты во много раз больше, чем нужно для поглощения компонентов газа (Н2О, SO3) и определяется тепловым балансом. Для охлаждения циркулирующих кислот устанавливаются обычно оросительные холодильники, в трубах которых, орошаемых снаружи холодной водой, протекает охлаждаемая кислота.

Производство серной кислоты значительно упрощается при переработке газа, получаемого сжиганием предварительно расплавленной и профильтрованной природной серы, почти не содержащей мышьяка. В этом случае чистую серу сжигают в воздухе, который предварительно высушен серной кислотой в башне с насадкой. Получается газ 9% SO2 и 12% О2 при температуре 1000 оС, который сначала направляется под паровой котел, а затем без очистки в контактный аппарат. Интенсивность работы аппарата больше, чем на колчеданном газе, вследствие повышенной концентрации SO2 и О2. В аппарате нет теплообменников, так как температура газов снижается добавкой холодного воздуха между слоями. Абсорбция SO3 производится так же, как и в технологической схеме.

Важнейшие тенденции развития производства серной кислоты контактным способом:

1) интенсификация процессов проведением их во взвешенном слое, применением кислорода, производством и переработкой концентрированного газа, применением активных катализаторов;

2) упрощение способов очистки газа от пыли и контактных ядов (более короткая технологическая схема);

3) увеличение мощности аппаратуры;

4) комплексная автоматизация производства;

5) снижение расходных коэффициентов по сырью и использование в качестве сырья серосодержащих отходов различных производств;

6) обезвреживание отходящих газов.
