Зависимость вязкости от скорости и напряжения сдвига.
Простейшим случаем деформации сдвига является установившееся течение, когда скорости и напряжения сдвига во всех точках тела сохраняют неизменные значения. В этих условиях высокоэластическая деформация становится постоянной, а необратимая деформация увеличивается во времени равномерно.
На рис. 3 графически представлено уравнение 1 в логарифмических координатах. График зависимости скорости сдвига от напряжения сдвига называется кривой течения. Она описывает совокупность установившихся режимов течения с разными скоростями и напряжениями сдвига (S-образная кривая на рис. 3,а). При достаточно низких и высоких значениях скоростей и напряжений и скоростей эти величины связаны между собой прямой пропорциональной зависимостью, что соответствует наибольшей и наименьшей ньютоновским вязкостям (ηнб и ηнм), причём постоянные значения вязкостей удовлетворяют условию ηнб > ηнм. В зависимости от природы полимерной системы и температуры отношение ηнб/ηнм может изменятся от значений, близких к единице, до нескольких десятичных порядков.

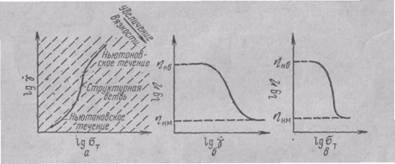

Рис. 3. Вязкостные свойства ньютоновских жидкостей а - зависимость γ' от σ, (кривая течения); б - зависимость вязкости от скорости сдвига; в - зависимость вязкости от напряжения сдвига.
Наибольшая ньютоновская вязкость отвечает такой совокупности состояний полимерной системы, при которой на основании одних измерений вязкости нельзя обнаружить изменений структуры под влиянием деформирования. Можно принять, что принудительная перестройка структуры в полимерной системе под действием под действием сдвига совершается медленнее, чем под действием теплового движения. Если γ' и стт такие, что интенсивность внешнего воздействия на структуру полимерной системы намного превосходит влияние теплового движения, и при дальнейшем увеличении скоростей и напряжений сдвига не происходит изменений структуры. Это отвечает режимам течения с постоянной наименьшей ньютоновской вязкостью. На участке, называемом структурная ветвь, при переходе от одних значений γ' и σт к другим совершается изменение структуры полимера под влиянием сдвига. Деформирование вызывает разрушение надмолекулярных структур, существующих в системе, ориентацию макромолекул и надмолекулярных образований в направлении течения. При физическом течении происходят обратимые изменения состояний и структуры полимерных систем.
Типичный вид вязкостно-скоростной кривой неньютоновской жидкости показан на рисунке 3,6. Существует третий вид графиков, описывающих режимы установившегося течения аномально-вязких сред, когда рассматривается зависимость η от σт (рис. 3,в).
