АБС

Табл 2.1

Образцы АБС	GS 3221.2	GS 3221.4	GS 3222.2	GS 3224.1	GS 3229.2	Magnum 3904	GS 3228.2	GS 3238.4	GS 32244.4
Степень прививки	0,50	0,62	0,51		0,59		0,67	0,69	0,62
Мw (САН)	11000	38000	172000		66000	188000	199000	154000	161000
Мn (САН)	52000	42000	52000		52000	53000	64000	50000	67000
Мw/ Мn	4,06	3,29	3,31		3,19	3,55	3,11	3,08	2,40
Содержание каучука	16,6	16,2	16,8	17,6	17,2		19,3	17,0	18,1
Количество > 1нм, %	2	55	13	20	9	20	17	10	12

На рисунке 17 приведены кривые течения MGS 3221.2 и Dow Magnum 3904 при 200° С. Подобные кривые были получены для всех остальных образцов. Они типичны для неньютоновских полимеров, вязкость которых уменьшается при увеличении скорости (γ) или напряжения (τ) сдвига. При напряжениях сдвига ниже lgτ = 4,1 [Па] экструдаты имеют неровную поверхность, при больших τ этот эффект исчезает.

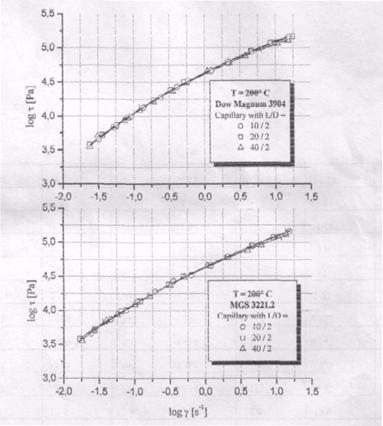

Рис.17. Кривые течения Dow Magnum 3904 и MGS 3221.2 при 200° С

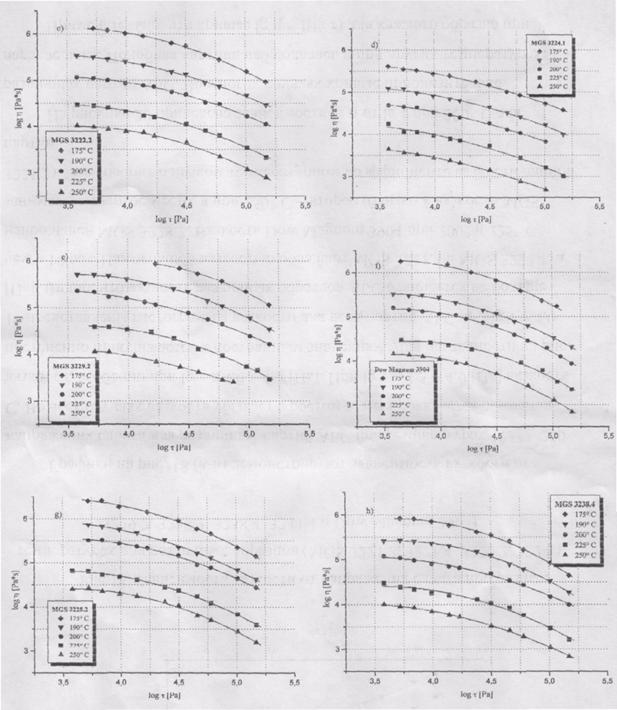

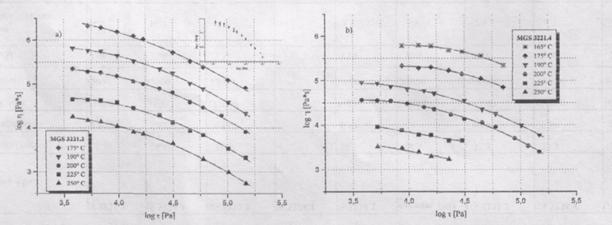

Рис. 18. Зависимость вязкости от напряжения сдвига при разных температурах для различных образцов (MGS 3221.2, 3221.4, 3222.2, 3224.1, 3229.2, 3228.2, 3238.4, 3244.4 и Dow Magnum 3904).

Графики на рис. 18 (а-и) демонстрируют зависимость вязкости от напряжения сдвига для различных партий АБС при температурах 175° - 250° С. Во всех случаях вязкость убывает с ростом т, т.е. проявляется аномалия вязкости, особенно при lg τ ≥ 4,0 - 4,5 [Па]. При lg τ < 3,5 - 4,0 [Па] вязкость постепенно приближается к постоянным значениям. Для наглядности на рис. 19 представлены гистограммы вязкости для всех партий АБС при lgτ=4,0 [Па]. Видно, что вязкость различных образцов АБС отличается не больше чем в 10 раз. Наименьшей вязкостью обладают MGS 3221.4 и MGS 3224.1, а наибольшей MGS 3228.2. Вязкость Dow Magnum 3904 при 200° и 225° С занимает четвертое место, а при 250° С - второе (близко к вязкости MGS 3221.2). Это говорит о низком температурном коэффициенте вязкости данной партии. На рисунке 20 приведена зависимость lgη от lgτ при 200° С для различных партий АБС. Во многих случаях кривые приблизительно параллельны. Подобная картина наблюдалась и при других температурах. Примечательно, что кривые lgη = f(lg τ) для каждого образца при разных температурах также параллельны (рис. 18).Это означает, что они должны совмещаться при сдвиге вдоль оси вязкости. В качестве температуры приведения нами была выбрана 200° С. Фактор сдвига lgат=lg(η/η200) должен отражать температурную зависимость вязкости образца.

Copyright © 2025 - All Rights Reserved - www.chemicalnow.ru
