Методы сдвига

Касательные напряжения создают в клеевых конструкциях различными путями, например растяжением соединенных вна­хлестку материалов. Этим методом измеряют адгезию металлов, древесины, пластмасс, а также резины к резине и ме­таллам. Различные схемы испытаний на сдвиг при растяже­нии образцов показаны на рис. 8.

Установлено, что разрушающее напряжение не зависит от ши­рины образца, но линейно зависит от его длины до некоторого пре­дела. При дальнейшем увеличении длины образца разрушающая нагрузка стремится к постоянной величине. Причина этого заклю­чается в концентрации напряжений у концов образца, вызванной разностью деформаций склепных элементов и их изгибом.

Испытание клеевых соединений на сдвиг (срез) под действием сжимающих нагрузок (рис. 9) наиболее характерно для со­единения материалов значительной толщины. Иногда этим мето­дом испытывают и образцы из тонких слоев металла, но в таких случаях к ним подклеивают для устойчивости толстые деревян­ные бобышки.

Рис. 8. Схема испытаний клее­вых соединений на сдвиг растяги­вающей нагрузкой: и—шов односторонний внахлестку; б—дву­сторонний внахлестку; в—односторонний внахлестку с накладкой; г — двусторонний внахлестку с накладкой; д — скошенный шов.	Рис. 9. Схемы испытаний клеевых соединений на сдвиг сжимающей нагрузкой': а—одностороннее соединение плиточ­ных материалов; б—двустороннее соединение плиточных материалов; в, г— соединение цилиндра со стержнем,

Испытание на сдвиг при кручении образцов имеет перед рас­смотренными методами растяжения и сжатия одно важное преи­мущество: при кручении возникает чистый сдвиг без отрывающего усилия. В наиболее чистом виде сдвиг реализуется при скручива­нии двух тонкостенных цилиндров, склонных торцами. На рис. 10 приведены схемы испытаний клеевых соединений скру­чиванием. Описанный в предыдущем разделе метод штифтов также вполне пригоден для испытаний кручением. Получаемые при этом результаты не зависят от толщины покрытия. Известен также способ измерения адгезии покрытий путем скручивания приклеенных торцами к поверхности покрытия цилиндрических полых или сплошных стержней[6].

Рис. 10. Схемы испытаний клеевых соединений на сдвиг при кручении:

а— соединение прутков встык; б— соединение труб внахлестку; в—соедине­ние прутка с трубой внахлестку; г— соединение труб встык.

Широкое распространение получили методы измерения адгезии путем выдергивания из блока полимера введенной туда заранее нити корда, металлической проволоки или стеклянной нити (волокна). Часто таким способом определяют адгезию кордной нити и металло- корда к резине. В настоящее время наиболее распространён Н-метод (Аш- метод), названный так из-за формы образца, на­поминающего букву Н (рис.11). Этот метод используют и для определения адгезии стекловолокна к связующему (рис.12), а также для измерения адгезии в системе поли­мер—металл (рис.13).

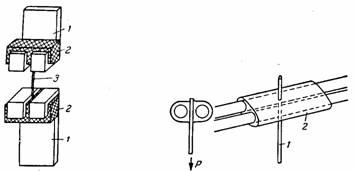

Рис. 11. Схема из­мерения прочности связи корда (текстильного или металлического) с резиной: 1—держатели образца; 2— резиновые блоки; 3—нить.	Рис. 12. Схема измерения адгезии стекловолокна к связующему; /—волокно; 2— слой смолы, нанесенной на во­локно.
