Результаты эксперимента и их обсуждение

Научная литература / Создание эпоксидных композиций пониженной горючести с электропроводящими и диэлектрическими свойствами / Результаты эксперимента и их обсуждение
Страница 4

Анализ данных ИК-спектроскопии неотвержденной ЭД-20, рис. 3 кр.2, показал, что полосы поглощения, почти полостью совпадает со спектром смолы, приведенном в литературных источниках.

Подпись: пропускание, %

длина волны, см-1

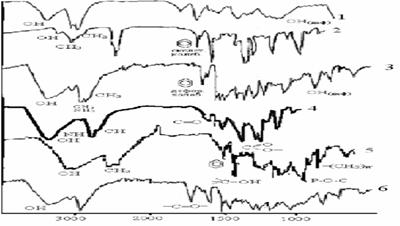

Рис.3. ИК-спектры: 1-ПЭПА; 2-ЭД-20; 3-ЭД-20+15ПЭПА;

4 – ЭД-20+30 ТХЭФ +15 ПЭПА; 5-ЭД-20+40ФД +15ПЭПА,

6-ЭД-20+20ФОМ+15ПЭПА

Методом ИКС определено наличие в спектрах эпоксидной композиции содержащей ФД, полосы поглощения при 1183 см –1, соответствующей валентным колебаниям –СО– простой эфирной связи, отсутствующей у ФД и ЭД-20,что свидетельствует о химическом взаимодействии компонентов, рис. 3. Кроме того, по данным ДИСК, отмечено наличие высокого значения интегрального теплового эффекта в композиции ФД+ПЭПА, табл. 5. Поэтому, вероятнее всего, ФД взаимодействует не только с олигомером, но и с ПЭПА.

В ИК спектрах композиции ЭД-20 +ФОМ обнаружено отсутствие пика валентных колебаний связи –С=С– , принадлежащей ФОМу и появление новых пиков (1150-1070 см–1) группы -С-О-С- алифатического эфира. Эти данные подтверждают взаимодействие ФОМа с олигомером по гидроксильным группам с раскрытием двойной связи. Это взаимодействие подтверждается и высокими значениями интегрального теплового эффекта (табл. 5) и температуры отверждения (140ºC).

Таблица 5.

Интегральный тепловой эффект образования эпоксидных композиций

Состав композиции, масс.ч.,

на 100 масс.ч. ЭД-20

Площадь теплового эффекта,

S, град×с/г

Интегральный тепловой эффект,

Qр, Дж/г

ЭД-20+15ПЭПА

33456,0

906,7

ФД+ПЭПА

23609,0

639,8

ФОМ+ПЭПА

6952,6

188,4

ЭД-20+40ФД+15ПЭПА

5826,9

157,9

ЭД-20+20ФОМ+15ПЭПА

17261

368,5

ЭД-20+20ФД+20ФОМ+15ПЭПА

22711,0

615,5

Анализ данных термогравиметрии показал, что применяемые ЗГ относятся к достаточно термостойким соединениям, табл. 6.

Таблица 6.

Показатели пиролиза и горючести эпоксидных композиций, отвержденных ПЭПА (15 масс. ч.)

Состав,

масс. ч. на 100 масс.ч. ЭД-20

Температура начала деструкции,

ТН, °С

Выход карбонизованного остатка по заверше-

нии основной

стадии пиролиза, % (масс.)

Энергия

актива-

ции, ЕА,

кДж

моль

Потери массы при горении на

воздухе,

Dm, % (масс.)

ЭД-20+40ФД

275

53 (345оС)

823

0,8

ЭД-20+20ФОМ

230

49 (365оС)

85

4,0

ЭД-20+30 ТХЭФ

300

56 (300 оС)

128

0,3

Страницы: 1 2 3 4 5 6 7 8 9

Смотрите также

Отравляющие вещества
...

Синтез и анализ ХТС в производстве бензина
Задание В курсовой работе осуществлён синтез и анализ химико-технологической системы (ХТС) по производству бензина. На основе расходных коэффициентов и соотношения фракций готового про ...

Водные ресурсы
...
