Результаты эксперимента и их обсуждение

Научная литература / Создание эпоксидных композиций пониженной горючести с электропроводящими и диэлектрическими свойствами / Результаты эксперимента и их обсуждение
Страница 6

В ходе исследований была определена плотность кокса, составляющая для кокса отвержденной эпоксидной смолы 0,0054 г/см3, для кокса композиции ЭД-20 + 25ПФА + 5ГТО + 25ФОМ + 25ПЭПА - 0,0098 г/см3.

Изучение спектров композиции ЭД-20 + 25ПФА + 5ГТО + 25ФОМ +

+ 25ПЭПА и ее кокса показало, сохранение фосфора в коксе, рис. 4. Следует также отметить, что при 400ºC не произошло полной деструкции образцов, о чем свидетельствует сохранность в коксе валентных и деформационных колебаний всех присущих составу групп.

1000

2000

3000

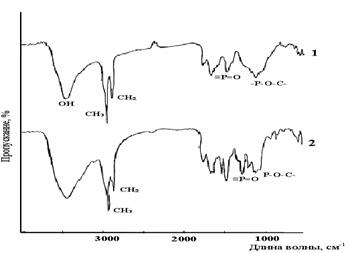

Рис.4. ИК-спектры:1-кокс ЭД-20+25ПФА+5ГТО+25ФОМ+25ПЭПА,

2-ЭД-20+25ПФА+5ГТО+25ФОМ+25ПЭПА.

Образовавшийся кокс термически стабилен, так как при повторном влиянии на него повышенных температур потери массы при 400°C составляют всего 15%.

Теплоизолирующая способность кокса главным образом определяется кратностью вспенивания, поэтому для исследованных образцов была определена кратность вспенивания, табл. 8.

Таблица 8.

Определение кратности вспенивания кокса эпоксидных композиций

Состав материала, масс. ч.,

на 100 масс. ч. ЭД-20

Плотность

образца, г/см3

Плотность кокса, г/см3

Кратность вспенивания, %

ЭД-20+15ПЭПА

1,1

0,0054

28,35

ЭД-20+30ПФА +5сажа+30ФОМ+15ПЭПА

1,13

0,345

6,75

ЭД-20+25ПФА +5ГТ+25ФОМ+25ПЭПА

1,09

0,0098

35,28

ЭД-20+35ПФА +30ФОМ+15ПЭПА

1,07

0,0158

11,25

ЭД-20+25ПФА +5ГТО+25ФОМ+25ПЭПА

0,87

0,0052

46,95

ЭД-20+30NH4Cl+5ГТО+30ТХЭФ+15ПЭПА

Страницы: 1 2 3 4 5 6 7 8 9 10 11

Смотрите также

Пищевые жиры
...

Содержание глутаминовой кислоты в камерной влаге
...

Свойства и структура воды
...
