Атомизаторы и источники возбуждения в аналитической химии

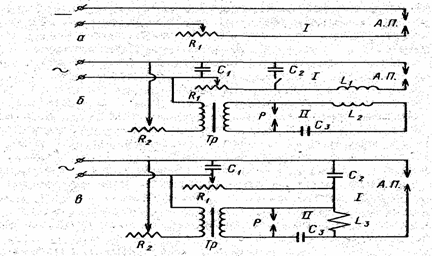

a—обычная схема; б—схема с электрическим управляемым разрядом в—схема с механическим синхронным прерывателем.
А.П.—аналитический промежуток: Тр—трансформатор; С—конденсатор; Р—разрядник; П—механический прерыватель; Д—дроссель;.L—катушка самоиндукции; R—реостат: Ri— сопротивление; Li— дополнительная индуктивность
Принцип действия такого генератора заключается в следующем. Ток от вторичной цепи трансформатора при возрастании напряжения от нуля в начале каждого полупериода заряжает конденсатор. Одновременно возрастает напряжение и на электродах. При достижении напряжёния на конденсаторе, достаточного для пробоя аналитического промежутка, происходит разряд. За один полупериод тока конденсатор заряжается и разряжается несколько раз. Разряд искры происходит в две стадий, которые вместе об-
разуют цуг. Первая стадия — разряд искры пробой аналитического промежутка со свечением газов атмосферы, в течение которой его сопротивление падает до десятков Ом, а напряжение — до нескольких десятков вольт, длительность ее составляет 10-8 с. Вторая стадия, длящаяся 10-4 с, — мощная дуга переменного тока низкого напряжения, сопровождающегося выбросам факелов из паров раскаленных материалов электродов. Температура факелов в их основании равна 8000—40000 К, а в хвосте 5000—6000 К.
Параметры искрового разряда зависят от состояния поверхности электродов, расстояния между ними, от нагрева, количества разрядов за полупериод. В процессе горения искры эти параметры изменяются, что приводит к погрешностям анализа. Поэтому для стабилизации работы и лучшего управления генератором в его схему вводят дополнительный разрядный промежуток, а аналитический промежуток шунтируют большим сопротивлением или индуктивностью (рис. 2,б).
При зарядке конденсатора повышается напряжение на дополнительном разрядном промежутке—разряднике. Когда наступит его пробой и короткое замыкание разрядом, то все напряжение сосредоточится на аналитическом промежутке, так как сопротивление или индуктивность не пропустят токи большой силы и частоты. Аналитический и разрядный промежутки выбирают такими, чтобы пробивное напряжение для аналитического промежутка было меньше, чем на разрядном. Поэтому разряд практически происходит на обоих промежутках одновременно. Когда запасенная конденсатором энергия израсходуется, разряд прекращается, конденсатор снова заряжается и весь процесс повторяется снова.
Благодаря дополнительному разрядному промежутку энергия разряда в аналитическом промежутке не зависит от состояния электродов, их размера, формы и качества обработки, как в обычной высоковольтной искре. Изменяя дополнительный разрядный промежуток, емкость, индуктивность, можно изменять энергию разряда, его длительность и получать таким образом различные условия возбуждения спектра.
На такой электрической схеме основаны промышленные генераторы ИГ-2; ИГ-З; ИВС-23 и ИВС-27.Стабильность работы и лучшую управляемость обычной схемы высоковольтной конденсированной искры можно подучить, если ввести в разрядный, контур механический прерыватель, вращаемый синхронным мотором (рис.2,в). Скорость вращения мотора должна быть такой, чтобы контакты прерывателя замыкали схему в каждый полупериод тока при одном и том же значении фазы. Разряд конденсатора на аналитическом промежутке происходит при установлений контакта в прерывателе. Для предохранения трансформатора от проникновения а него токов высокой частоты из разрядного контура в схему введены дросельные катушки.
Дуговые генераторы.
Дуга постоянного тока. На рис.3 а, представлена принципиальная схема генератора дуги постоянного тока. Она состоит из аналитического промежутка (АП), реостата
 |
