Диэлектрическая релаксация и подвижность мезогенных групп в холестеринсодержащих жидкокристаллических полимерах с развязками различной длины

По сравнению с низкомолекулярными аналогами мезогенные группы, присоединенные к полимерной цепи, в движении, необходимом для реализации ЖК-состояния, испытывают ограничения, связанные с наличием ковалентных связей с цепью. В результате оказываются измененными стерические условия, усиливается затрудненность внутримолекулярного вращения, причем очевидно, что молекулярная подвижность мезогенных групп будет зависеть еще и от релаксационного состояния, в котором при данной температуре находится полимер — стеклообразного, высокоэластического и т. п. В связи с этим при рассмотрении релаксационного поведения ЖК-полимеров прямой перенос представлений о вращении мезогенного фрагмента как целого по аналогии с низкомолекулярными жидкими кристаллами, по-видимому, недопустим. Возникает вопрос о механизмах образования ЖК-порядка в полимерах и о сходстве или различиях способов его реализации в низкомолекулярных соединениях и полимерах.

Мезофазные переходы (образование, изменение и плавление мезоморфных областей) могут осуществляться только вследствие подвижности мезогенных групп, достаточной для прохождения требуемой перестройки в их пространственном расположении. В отличие от низкомолекулярных веществ, где такое пространственное подстраивание реализуется при движении молекул как целого, в полимерах источником необходимых пространственных смещений является главным образом поворотная изомерия, т. е. внутреннее вращение локальных группировок относительно простых ковалентных связей.

Интерпретация релаксационных процессов требует учета специфики молекулярного движения в полимерах, которая состоит в множественности внутрицепных форм подвижности. Можно ожидать, что для полимеров с мезогенными группировками в боковых цепях движение сегментов основного хребта макромолекулы, которое отличается высокой неоперативностью и наличием внутри- и межцепных корреляций, будет оказывать влияние на подвижность мезогенных групп, ослабевающее при введении в боковую цепь кинетических развязок.

Кинетической автономии мезогенные группы могут достичь при отделении их от главной цепи линейной цепочкой, например полиметиленовой последовательностью. Можно предположить, что оптимальная длина развязки будет определяться строением как главной цепи, так и самих мезо-генных групп.

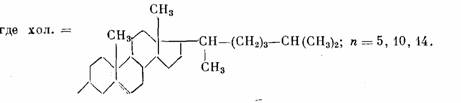

Цель настоящей работы — анализ молекулярной подвижности мезотенных групп, обеспечивающей мезофазные переходы, и изучение влияния длины полиметиленовой цепочки в боковой цепи, отделяющей мезогенный фрагмент от основной цепи, на локальную подвижность мезогенных групп. Исследования проводили на образцах холестеринсодержащих полимеров (ПХМ-и) общей формулы [1]

ПХМ-14 частично исследовали ранее [2]. Здесь приведены дополнительные сведения, касающиеся особенностей молекулярного движения при низких температурах, а также релаксационного поведения, связанного с ЖК-состоянием полимера. Суждения о молекулярном движении вынесены на основе изучения релаксации дипольной поляризации рассматриваемых систем. Основную часть измерений температурно-частотных зависимостей tg б (б — угол диэлектрических потерь) и электрической емкости образцов выполняли в диапазоне частот от 0.06 до 300 кГц с помощью прибора TR-9701 при температурах от — 170 до 230°. Образцы готовили прессованием выше температуры стеклования либо отливом пленок из раствора в толуоле. Толщина образцов 20—50 мкм.
