Диэлектрическая релаксация и подвижность мезогенных групп в холестеринсодержащих жидкокристаллических полимерах с развязками различной длины

Кроме перехода, обусловленного плавлением ЖК-фазы, в работе [1] для рассматриваемых здесь систем методом ДСК обнаружены мезоморфные переходы, связанные с изменением смектического порядка. Они наблюдались при 190, 124 и 54° для ПХМ-5, ПХМ-10 и ПХМ-14 соответственно. Указанные переходы проявляются и в температурных зависимостях диэлектрических потерь, хотя и с разной степенью отчетливости. Наиболее очевиден и воспроизводится при всех повторных измерениях и на всех образцах не зависящий от частоты пик tg б при 190° в ПХМ-5 (рис. 2). Менее отчетливо, в виде некоторого плеча, обозначен такого рода переход вблизи 55° в ПХМ-14 (рис. 2, в).

В ПХМ-10 температурное положение промежуточного мезофазного перехода (124°) совпадает с пиком диэлектрических релаксационных потерь (ниже он будет обозначен цифрой 1) при высоких частотах (рис. 2, б). Наблюдаемую при этих температурах область tg 6MaKc отличает значительная размазанность по температуре, что можно рассматривать как следствие наложения релаксационного процесса и мезоморфного структурного перехода. Естественно, что такое заключение может быть сделано только при наличии прямых данных ДСК [1].

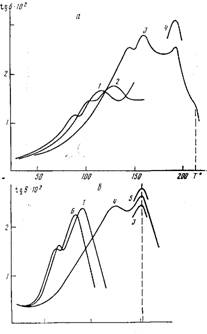

Рис. 2. Температурные зависимости tg б для ПХМ-5 (а), ПХМ-10 (б) и ПХМ-14 (в) при частотах 0,1 {1), 1 (2), 100 (5), 300 (4), 500 (5) и 0,03 Гц {6)

Рис. 3. Зависимость lg /макс от обратной температуры для релаксационных процессов I (1-3) и II Ц'-З') в ПХМ-5 (1, Г), ПХМ-10 {2, 2') и в ПХМ-14 (3, 3')

Для каждого из исследованных полимеров обнаружены еще две области релаксационных потерь (I и II). Соответствующие зависимости частоты максимума tgб от обратной температуры (1g fмакс=φ(1/Г)),приведены на рис. 3. Значения энергии активации и температуры процесса, определенной путем экстраполяции температурно-частотных координат к 1 Гц, приведены в таблице. Здесь же даны температуры стеклования Тс, заимствованные из работы [1].

Оба релаксационных процесса близки по температуре, являются кооперативными, так как их энергия активации велика (для локальных она не превышает 33—62 кДж/моль).

Для ПХМ-5 оба процесса (I и II), а для ПХМ-10 — только низкотемпературный (I) обнаруживают искривление зависимости 1g fмакс=φ(1/Г), что раньше отмечали для дипольно-сегментальных переходов при температурах на 50—100° выше Тс. Если для ПХМ-5 процесс II более заторможен (энергия активации и температура выше), чем I, то для ПХМ-10 и ПХМ-14 скорее наоборот, энергия активации оказалась ниже для процесса II, хотя соответствующие ему температуры по-прежнему более высоки.

Для ПХМ-10 установлено, что процесс II имеет место вплоть до температуры просветления и практически переходит в структурный, сопровождающий плавление ЖК-фазы.

Можно предположить, что такие закономерности, как кривизна зависимости процессов I и II по температурно-частотным координатам (показано для ПХМ-5 на рис. 3) и затем диэлектрическое проявление перехода из ЖК-состояния в изотропное, являются характерными для полимеров с мезогенными группами в боковых цепях. Подобного рода наблюдения были сделаны для полимеров с силоксановым хребтом макроцепи [6—8], для полиакрилатов и метакрилатов с другими типами мезогенных групп-[9,10].
